Bengkel Struktur Baja

Analisi Keperlukan: Identifikasikan tujuan dan keperluan untuk workshop (cth., penyimpanan, manifatturan, pemeliharaan). Ini membantu menentukan ukuran, desain, kapasitas pembawa beban, ventilasi, dan layout.

Blueprint and Layout Design: Buat blueprint arsitektur terperinci dan desain struktur. Ini termasuk:

Rencana lantai.

Lokasi kolom, balok, pintu, dan jendela.

Rencana listrik dan pipa.

Perhitungan Beban dan Analisis Struktural: Insinyur melakukan analisis struktural berdasarkan faktor-faktor seperti beban angin, kondisi seismik, beban salju, dan beban hidup dan mati. Perangkat lunak canggih seperti STAAD Pro atau Tekla Structures sering digunakan.

Pilihan Material: Pilih kelas baja berdasarkan keperluan seperti kekuatan, duktilitas, dan perlawanan korosi (contohnya, baja galvanized, baja liga rendah kekuatan tinggi).

Cutting and Welding: Steel components such as beams, columns, trusses, and girders are cut, welded, and fabricated in fabrication shops. Mesin CNC digunakan untuk memastikan akurasi.

Prefabrikasi: Beberapa lokakarya memilih komponen prefabrikasi atau pra-rekayasa untuk menghemat waktu konstruksi. Ini termasuk balok pra-potong, trusses pra-dirakit, dan panel dinding pra-dibuat.

Perawatan permukaan: Perawatan anti-korosi seperti galvanisasi, lapisan bubuk, atau lukisan diterapkan pada komponen fabrikasi.

Survey Land and Excavation: Survey is conducted to prepare the land, followed by excavation for foundation work.

Konstruksi Fundasi: Fundasi ditetapkan berdasarkan kapasitas pembawa beban dan ukuran struktur. Jenis umum termasuk:

Perangkat Isolat: Digunakan untuk kolom individu.

Yayasan Raft: Lembar terus menerus untuk struktur besar.

Pile Foundation: Untuk kondisi tanah yang lemah.

Foundation Bolts and Anchor Plates: Bolts and anchor plates are installed to ensure a secure connection between the steel columns and the foundation.

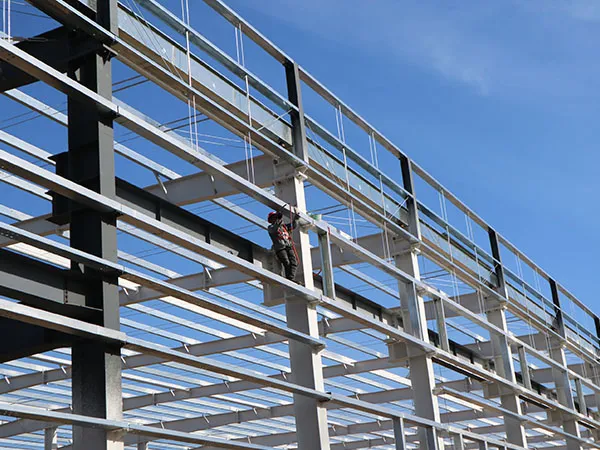

Ereksi Kolum: Kolum besi ditangkap dan ditetapkan ke dasar menggunakan bolt jangkar. Mereka bertugas sebagai komponen pembawa beban utama.

Posisi sinar: sinar horisontal (primar dan sekunder) terpasang, menghubungkan kolom untuk membentuk rangka struktur. Cranes biasanya digunakan untuk mengangkat dan menempatkan sinar.

Atap Truss dan Rafter Instalasi: Atap trusses atau rafters ditempatkan untuk membentuk struktur kerangka atap. Purlins dipasang secara horizontal di seluruh trusses.

Pengikat dan Pengekat: Pengikat silang dan pengekat ditambahkan untuk memberikan kekuatan dan stabilitas tambahan terhadap kekuatan lateral seperti angin dan aktivitas seismik.

Installasi Panel Topi: Lembar atap logam (corrugated or standing seam) diletakkan dan terikat dengan aman ke purlin atap.

Penutup Dinding: Panel logam, panel sandwich, atau panel terisolasi ditetapkan ke kerangka baja luar untuk dinding. Cladding tidak hanya memberikan perlindungan dari elemen tetapi juga meningkatkan estetik bangunan.

Insulasi dan Ventilasi: Tergantung pada penggunaan workshop, bahan insulasi seperti bulu batu atau poliuretan dapat dipasang. Lampu langit atau ventilator juga ditambah jika diperlukan.

Kabel listrik: Kabel listrik ditetapkan sesuai desain. Ini termasuk pencahayaan, titik listrik, pencahayaan darurat, dan panel kontrol.

Pipa dan Drainase: Jalur pipa, pasokan air, dan sistem drainase diletakkan jika diperlukan.

Lukisan dan permukaan Selesai: penutup lukisan terakhir dilaksanakan untuk mencegah korosi dan memberikan selesai estetik. Ini penting untuk workshop baja yang terkena kelembapan atau bahan kimia.

Lantai: Tergantung pada kebutuhan, lantai bisa menjadi beton, epoksi-meliputi, atau jubah industri.

Inspeksi Integritas Struktur: insinyur memeriksa semua sumbangan, koneksi bolt, dan titik kritis untuk memastikan integritas struktur.

Pengujian Non-Destructive (NDT): Teknik seperti pengujian ultrasonik, pengujian sinar X, atau inspeksi partikel magnetik dapat dilakukan untuk gabungan penyembuhan.

Ciri-ciri Keselamatan: Pastikan pekerjaan itu sesuai dengan standar keselamatan dan dipasang dengan pintu keluar kebakaran, alarm, dan sistem pemadam kebakaran.

Final Walkthrough: Lakukan inspeksi akhir seluruh workshop, memastikan persetujuan dengan peraturan keselamatan, spesifikasi desain, dan standar kualitas.

Dokumen dan Panduan Penyelamatan: Menyediakan klien dengan semua dokumentasi, termasuk lukisan yang dibuat, manual keselamatan, dan jadwal pemeliharaan.
